пятница, 31 декабря 2010 г.

Задача на каникулы

Решила на каникулах пересмотреть все уроки по Zbrush, которые даёт официальный сайт.
И как только начну разбираться сама что и как -- возьмусь за домашнее задание.



До Нового Года осталось 2 часа!!!!

с наступающим всех!

а я пошла смотреть видеотуторы :-P

Слушать туториалс мешают постоянные взрывы петард за окном.

четверг, 30 декабря 2010 г.

Новогодние каникулы. Эксперименты с ZBrush

Играюсь с кистью Noise.
Интересные результаты получаются.




Продолжая играться с программой , была удивлена возможностями изменения параметров для стандартных 3d tools.

Вот сколько вариантов может получиться только с одного примитива, если менять параметры в панеле Initialize.













а вот что может получиться с невзрачного на первый взгляд примитива.





среда, 29 декабря 2010 г.

Я в отчаянии! Помогите понять!

Второй день пытаюсь понять как вставить фотореференсы в ZBrush, чтобы по ним начать моделирование!
Вокруг меня куча уроков и видео, читаю, смотрю, пересматриваю, начинаю делать-- ступор какой то.. Ничего не получается!

Больше всего жалко время!!! Однокурсники уже сделали задание, а я только ищу ответ на свой вопрос перед тем как начать работу!!!!
Ненавижу себя за свою тупость!

Народ... плиз... сделайте мне новогодний подарок.. Объясните, как вставить в ZBrush фотореференсы на фон перед началом лепки?

Вот вся инфа , что у меня есть по этому вопросу.

Использование плоскостей проекций в ZBrush 3 -- http://zbrush.3dn.ru/publ/5-1-0-15





Я всё равно не понимаю... :((((((((((((((((((((((((((((

суббота, 25 декабря 2010 г.

Z Brush. Карты. Скоро Новый Год!

Всем привет! :)
...сдерживаю обещание, данное Славику ( Славик, привет! (машу ручкой) ) о том, чтобы рассказать тему сегодняшней лекции о снятии карт в Z Brush.

Старалась снимать экран лекций, плюс подробно конспектировать, чтобы всё подробно рассказать здесь. Надеюсь, этот конспект в виде сообщения в блоге поможет понять тему всем, кто не смог сегодня присутствовать на лекции.

Итак...

Как сохранить текстуру, которую мы создали ZBrush?

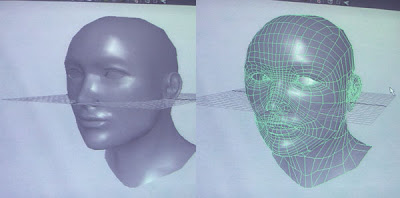

Предположим, у нас есть модель головы в Maya. Текстуру для неё мы сделали в Zbrush и теперь нам нужно "снять" текстуру с головы в отдельный файл, чтобы потом наложить её на модель в Maya
.

Для этого в ZBrush мы должны перейти в самый высокий уровень подразделения (Devide)
Затем в menu Tool> Texture Map> и нажать на кнопку New From Polypaint. ( при этом у нас должна быть предварительно создана UV развёртка)



У нас создаётся текстура. Нажимаем кнопку Clone Text ( эта кнопка позволяет нам перенести нашу текстуру в Texture.
Важно помнить, что Z Brush создаёт текстуру "вверх-тормашками", поэтому в меню Texture не забываем нажать FLIP V (отзеркалить по вертикали)


и затем, чтобы записать созданную нами текстуру в отдельный файл, нажимаем кнопку EXPORT
выбираем нужный формат (например *bmp)

Затем открываем Maya, присваиваем нашей голове материал и вешаем на Color нашу файловую текстуру, снятую с ZBrush.

Вот в целом таков процесс сохранения текстурной карты.

Теперь рассмотрим какие карты бывают и за что они отвечают.


С картой текстур мы немного познакомились Кроме неё существуют карты:

Bump map (в этом случае идёт коррекция нормалей)
Normal map (заменяет нормали)
Displacement Map -- меняет геометрию в процессе рендеринга.
качество Displaсement map зависит от плотности сетки.

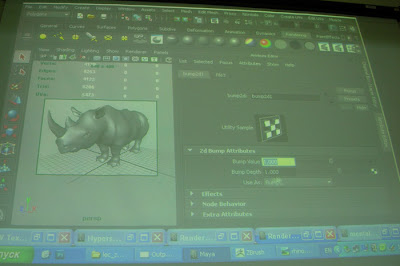

Рассмотрим на примере НОСОРОГА как работают карты.

Откроем в Maya низкополигональную модель носорога.



чтобы "сгладить" edges не забываем о Soften Edge ( в menu Normals)

Затем в ZBrush открываем модель носорога с текстурами, мелкой детализацией складок и так далее.. Именно с этой модели мы будем снимать карты, чтобы потом наложить их в Maya на низкополигональную модель.



Итак, нам нужно снять Normal map (мелкие детали, морщинки)
Displacement map -- крупные складки, Color map -- собственно сама цветная текстура.

Чтобы получить Normal map, переходим на самый нижний уровень подразделений (Devide в Geometry)

Кстати, существует программка для удобного снятия карт нормалей XNormal
далее идём в UV map и настраиваем размер нашей карты.


Затем открываем в Tool> Normal map панель и выбираем tangent и Adaptive
(tangent space normal --цветная радужная карта, object-- синего ( голубого) цвета)



так выглядит tangent space normal map



а так выглядит Денис и object normal map :)))



нажимаем на кнопку Сreate Normal Map и у нас создаётся normal map, которую мы переносим в texture

Clone NM> Texture> (Не забываем перевернуть её по вертикали Flip V) > Export
и сохраняем в отдельный файл


Displacement map


заходим в Displacement map
делаем Flip V, выбираем adaptive и жмём на кнопку Create and Export map

получаем Дениса и карту Displacement ))))



Пару слов о Specular map
эта карта отвечает за отражение света от поверхности.

Чёрный цвет-- будет матовой поверхность.
Белый-- будет бликовать

такая карта обычно представляет собой чёрно-белый рисунок с оттенками серого. (может рисоваться в фотошопе на основе color map)

Итак, наши карты готовы.

Открываем Maya

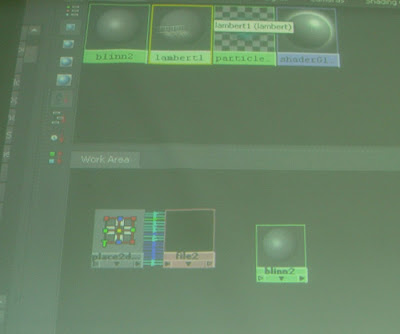

Открываем Hypershade > Material Blinn

подключаем файловые текстуры.

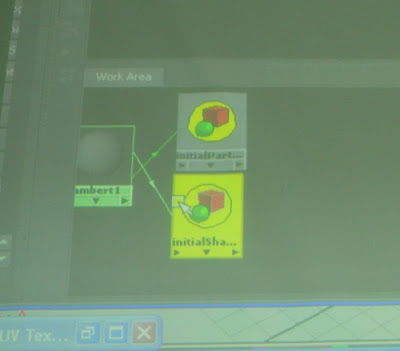

Цепляется на Shading Group (Displacement, прикреплённый к Shading Group)
Нода Shading Group связывает Shape ноду геометрии и ноду материала






Рендерим в mental ray

Здесь же можно настроить подразделения геометрии.


windows> Rendering Editor>Mental Ray > Approximation Editor

рендерим, смотрим результат и исправляем







Кстати, вы заметили, какой сегодня Ден был хорошенький ;-) Подстригся, помолодел :)))



Вообщем, в результате мы получили в Maya низкополигональную модель с фотореалистичными текстурами и картами , которые передают глубину морщинок кожи нашего носорожка :)



Сам Ден был в восторге )))))))))



На этом часть лекции закончилась и мы отправились провожать уходящий Год ! :-))))



Стас, что за хрень у тебя в носу?! )))))

Во дворе Университета было принято решение ехать на 23 Августа.


Место, куда мы расчитывали попасть было полностью арендовано, и мы направились в Кристалл кинотеатра Довженко :)
Повезло, что места было много, сдвинули столики и организовали минитусовку курса 3D Maya.



Пока Ден со Стасом ездили в универ за забытым в аудитории телефоном, мы успели немного расслабиться, взяв по бокалу пива с фисташками... (как давно я не пила ничего подобного! Зная, что мы собираемся провожать год, я сознательно приехала на метро) ))))







.. Ждём Дениса и Стаса...и Святослава, конечно! :-)))







Наконец появились Ден и Стас.


Ден напоминал мне почему-то в этот вечер плюшевого мишку, а Стас --Азазелло.







Пиво давало о себе знать и настроение улучшалось с каждой минутой :)









И тут появился Святослав, внеся в нашу весёлую компанию волну восторга, аплодисментов и ещё большего настроения!












Слушали Святослава, говорили о будущих планах, вообщем, отдыхали и радовались, как здорово, что у нас такой курс с такими преподавателями и мы смогли все собраться. :)





Всем спасибо за компанию и ВСЕХ С наступающим Новым Годом!
