Ретопология в ZBrush

"Не так страшен чёрт как его малюют"

Вчера на ПЗ учились делать ретопологию в ZBrush. Это слово у меня вызывало ужас с тех пор как я познакомилась с ZBrush полгода назад. Тогда я не успевала ничего-- не попробовать ретопологию в ZBrush, ни в Topogun-е.
Да, я понимаю, что её необязательно делать в Zbrush-е, я понимаю, что можно спокойно использовать Topogun или ту же Maya.

Но, программа курса есть программа курса, и чтобы знать, как работает этот процесс в ZBrush, мы собственно вчера и попрактиковались.

Пару слов о своих впечатлениях. Привыкаешь к hotkey быстро, рисуется сетка достаточно легко, НО! Есть в ZBrushe вещи, с которыми смириться очень тяжело и это доставляет массу разочарований и неудобств.

Но обо всём по порядку.

Итак, зачем нам нужна ретопология и что это такое?

Ретопология, это перестроение полигональной сетки, создание новой геометрии для дальнейшего его использования:
1. Для создании "чистой" сетки для дальнейшей анимации.
2. Для создания низкополигональной модели
3. Для переноса в другой софт.
4. Для создания UV карты.
5. Для комфортного скалптинга.

Итак, Ден дал нам "для опытов" модель человека, довольно детализированную.

Прежде всего нам нужно её открыть в Zbrush, для того, чтобы эта модель осталась как Tool в Quick Pick-е.


Теперь открываем новую чистую сцену и создаём Z-spher-у.
Для чего? Именно на зисфере мы и будем делать ретопологию, а модель человека будет служить нам как будто референсом, по которому мы будем создавать новую сетку. Затем созданную сетку на сфере мы просто переведём в геометрию и спроецируем детализацию с высокополигональной моделе на новую, нами созданную геометрию.

Итак, Z-sphere


Теперь нам нужно установить нашу модель человека к зи-сфере в виде того самого референса, по которому мы будем рисовать нашу новую сетку.
Для этого мы находим в меню Tool вкладку Rigging и жмём на Select Mesh, выбираем из Quick Pick-а модель человека, ретопологию для которого мы будем делать.

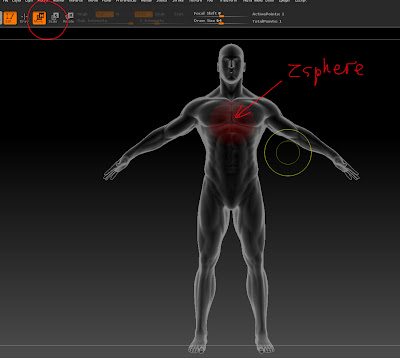

В результате, на экране появится полупрозрачная геометрия и Z-sphere


С помощью инструментов Move и Scale спозиционируем зисферу так, чтобы она была внутри нашей геометрии человека.


Затем открываем вкладку Topology и нажимаем на кнопку Edit Topology.
Получаем модель, готовую для рисования по ней новой сетки.

Сделаем ещё несколько настроек для удобной работы.

1. Перейдём в режим Draw (клавиша Q)
2. Сделаем размер кисти =1
3. Включим симметрию (клавиша X)


Приступаем рисовать новую сетку.


Давайте определимся, что красную точку мы будем называть активной. Эта та точка, которая остаётся последней после клика на геометрию.
Итак,
Поставить точку на геометрии -- CTRL+click LMB
Удалить точку -- ALT+LMB
Снять выделение с активной точки -- CTRL+click LMB в пустом пространстве
Передвинуть точку -- перейти в режим Move.

Тут есть небольшой совет. Иногда, когда вы пытаетесь передвинуть точку, она не передвигается. Дело в том, что нажимая CTRL в работе с точками, мы можете случайно включить маскирование. Чтобы снять его -- с CTRL просто протяните курсор в свободном пространстве, снимите маскирование и теперь вы сможете передвигать точку.


Поменять активность точек. У вас точка 1 активная, но вы хотите сделать активной точку 2. Зажимаете CTRL, ставите курсор на точку, которую хотите сделать активной и кликаете LMB.


Создавая сетку, вы заметите что последняя линия (ребро) создастся с последней (активной) точки.



Создаваемая новая сетка ложиться на геометрию. То есть точки как бы "приклеиваются" к геометрии.


Есть ещё один недостаток, на мой взгляд, в процессе ретопологии в ZBrush.
Если создавать точку в уже созданной линии (грани) новая точка создаётся на линии и НЕ ложиться на геометрию. Её придётся двигать (если нужно) вручную.


чтобы включить предпросмотр нашей будущей геометрии -- достаточно нажать клавишу "A"
либо в Adaptive Skin -- Preview


Теперь о той самой неприятной особенности ретопологии в ZBrush.
Повернём нашу модель.


Ха! Мы видим сквозь модель нашу сетку, которую мы рисовали на передней части модели. Вроде классно, вроде бы удобно , НО!! До момента, когда ваша сетка не покроет всю геометрию со всех сторон...
Лично я не могла разобраться в той сетке, постоянно путались линии, было тяжело понять, что и где редактировать.


Настроить хоть как-то отображение сетки можно в меню Preferences -- Draw
но, на мой взгляд, это не сильно помогает в работе. Это, пожалуй, один из самых весомых недостатков в работе с ретопологией в ZBrush.


Ещё совет. Не забываете периодически сохраняться!

После сохранения файла кнопка Edit Topology становится неактивной. Просто нажмите её снова для продолжения работы с сеткой.


И продолжаем рисовать новую сетку.


Ещё пару советов от Дена:

Создавать сетку лучше по кусочкам.
Топология должна повторять геометрию. То есть, рисуя сетку, смотрите на направление мышц, на их форму.

После того как вы покрыли вашу модель сеткой, сделали предпросмотр, убедившись, что всё хорошо, теперь необходимо перенести всю детализацию с высокополигональной модели (по которой мы рисовали сетку) на новую будущую геометрию (созданную нам)




Идём в Adaptive Skin и повышаем уровень Density настолько, чтобы наша детализация могла спокойно перенестись без потери качества.
То есть если у вас максимальный уровень Divide на детализированной модели был, например 5. то и мы выставим уровень Dencity 5 для нашей будущей геометрии.
При этом можете включить Preview, чтобы видеть результат.




Затем открываем меню Tool - Projection
и нажимаем кнопку Projection.

Детали перенеслись и теперь мы создаём из нашей новой сетки с перенесённой на неё детализацией новую геометрию.




Меню Adaptive Skin -- Make Adaptive Skin

Создастся новый Tool с новой геометрией (с той топологией, что мы и нарисовали) и с 5-ю уровнями Divide (то количество уровней, которое мы задали перед перегонкой в mesh)

На этом этапе моя слабая машинка не выдержала нагрузок просчёта и зибраш благополучно"вылетел"
Поэтому чтобы показать результат, я поставила Density =3, нажала на Make Adaptive Skin
и получила новый Tool с моей новой геометрией на первойм уровне и всей детализацией на уровне 3.




Небольшое видео с youtube -- процесс создания ретопологии.



Надеюсь, что скоро я смогу рассказать вам о Topogun-е -- программе, в которой легко и приятно делать ретопологию.
